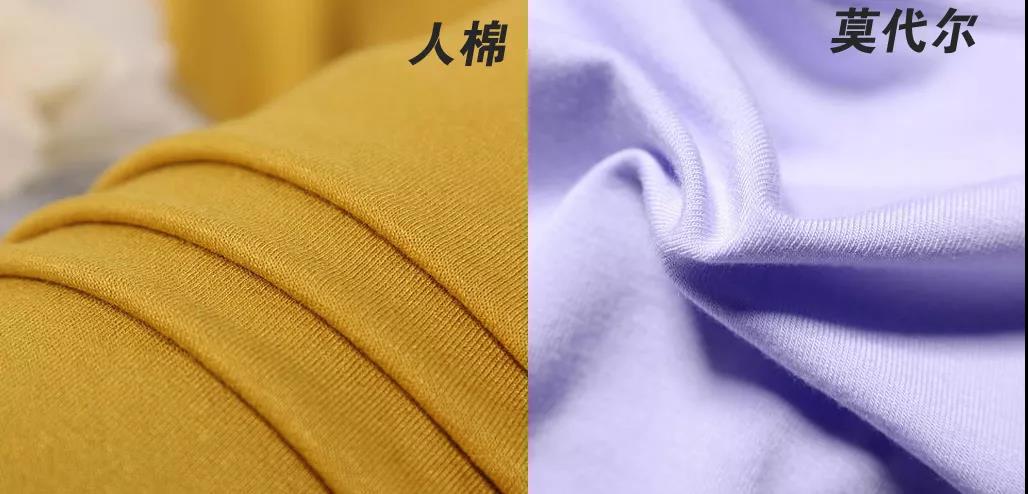

人棉与莫代尔，你分的清么？

　　莫代尔和人棉都是再生纤维，但莫代尔的原材料是木浆，而人棉的原材料则是天然纤维，从某种角度上来说，这两种纤维都是绿色纤维。从手感和风格上来说，两者及其相似，但两者的价格却相差甚远。

　　莫代尔

　　莫代尔纤维是近年来新兴起的一种布料，也叫：Modal，简称：莫代尔。它是将天然纤维豪华质感和合成纤维的有用性合二为一的现代纤维，具有棉的柔软、丝的完泽，麻的滑爽，而且其吸水、透气性能都优于棉，具有较高的上染率，织物颜色明亮而饱满。Modal纤维可和多种纤维混纺化纤织物、交错，如棉、麻、丝等，以提升这些布料的品质，使织物能保持柔软、滑爽，发挥各自纤维的特点，达到更佳的服用效果。

　　人棉

　　人造棉是粘胶纤维的俗称，简称：人棉。粘胶纤维是指从木材和植物藁杆等纤维素原材料中提取的α－纤维素，或以棉短绒为原材料，经整理成纺丝原液，再经湿法纺丝制成的人造纤维。简而括之，人棉是一种再生纤维。

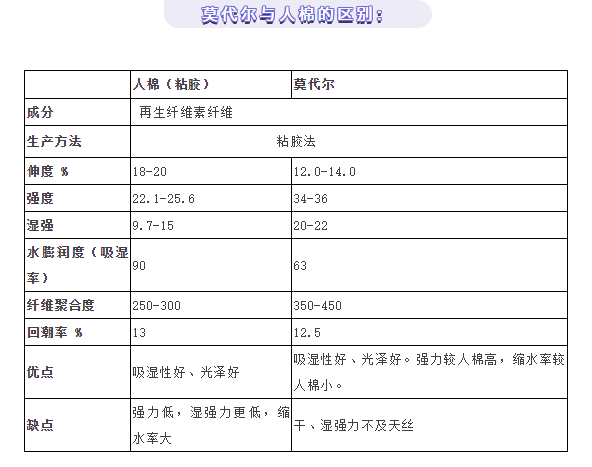

　　莫代尔 (Modal) 是奥地利兰精 (Lenzing) 公司开发的高湿模量粘胶纤维的纤维素再生纤维，该纤维的原材料采纳欧洲的榉木，先将其制成木浆，再通过特意的纺丝工艺整理成纤维。该产品原材料全部为天然材料，对人体无害，并能够自然分解，对环境无害。莫代尔纤维是由产自欧洲的灌木林制成木质浆液后经过特意的纺丝工艺制作而成，是一种纤维素纤维，所以和棉一样同属纤维素纤维，是纯正的天然纤维。

　　莫代尔产品因为它本身具有很好的柔软性和优良的吸湿性，但其织物挺括性差的特点。现在大多用在内衣的生产。莫代尔的针织物物主要用于制作内衣。但是莫代尔具有银白的完泽、优良的可染性及上色后色泽鲜艳的特点，足以使之成为外衣所用之。正因为如此，莫代尔日益成为外衣及其装饰用布的材料。为了改善纯莫代尔产品的挺括性差的缺点，莫代尔可以和其它纤维进行混纺化纤织物，并可达到很好的效果。JM/C（50/50）就可弥补这一缺点。用此种纺纱线织成的混纺化纤织物织物，使棉纤维更加柔顺，并且改善了织物的外观。莫代尔在机织物的织造过程中也可体现其可织性，也可以和其它纤维的纱进行交错，从而织成各种各样的织物。莫代尔产品在现代工作装服饰上有着广阔的进展前景。

　　人棉即粘胶纤维，人造纤维的一个主要品种。由天然纤维素经碱化而成碱纤维素，再和二硫化碳作用生成纤维素黄原酸酯，溶化于稀碱液内得到的粘稠溶液称粘胶，粘胶经湿法纺丝和一系列处理工序后即成粘胶纤维。它的基本组成是纤维素 (C6H10O5)n o一般粘胶纤维的截面呈锯齿形皮芯结构，纵向平直有沟横。而富纤无皮芯结构，截面呈圆形。

　　粘胶纤维具有良好的吸湿性，在一般大气条件下，回潮率在13%左右。吸湿后显著膨胀，直径增加可达50%，所以织物下水后手感发硬，收缩率大。

　　一般粘胶纤维的断裂强度比棉小，约为1.6~2.7cN/dtex；断裂伸长率大于棉，为16%~22%；湿强下降多，约为干强的50%，湿态伸长增加约50%。其模量比棉低，在小负荷下简单变形，而弹性回复性能差，因此织物简单伸长，尺寸稳定性差。富纤的强度非常是湿强比一般粘胶高，断裂伸长率较小，尺寸稳定性良好。一般粘胶的耐磨性较差，而富纤则有所改善。

　　粘胶纤维的化学组成和棉相似，所以较耐碱而不耐酸，但耐碱耐酸性均较棉差。富纤则具有良好的耐碱耐酸性。同样粘胶纤维的上色性和棉相似，上色色谱全，上色性能良好。此外粘胶纤维的热学性质也和棉相似，密度接近棉为1.50~1.52g/cm3。

　　一般粘胶纤维吸湿性好，易于上色，不易起静电，有较好的可纺性能。短纤维可以纯纺，也可以和其他布料纤维混纺化纤织物,织物柔软、完滑、透气性，穿着舒适，上色后色泽鲜艳、染色坚牢度好。适宜于制做内衣、外衣和各种装饰用品。长丝织物质地轻薄，除用作衣料外还可织制被面和装饰织物。这类粘胶纤维的缺点是牢度较差，湿模量较低，缩水率较高而且简单变形，弹性和耐磨性较差。

　　由于人棉和莫代尔都是再生纤维，静电反应交易发生，严峻的静电加上摩擦会产生明火，秋冬里，布料静电反应也交易引起织物起毛起球。现在越来越多的商家在纤维的后期加入抗静电后整理。这样既可以改善织物的穿着舒适度，也可以预防织物起毛起球，改善手感和织物美观。例如ZJ-Z09H非离子抗静电剂，既可以高效改善织物的吸湿导电性，及去污防尘性，同时可以提高织物抗起毛起球0.5级以上。
