控制系统概述

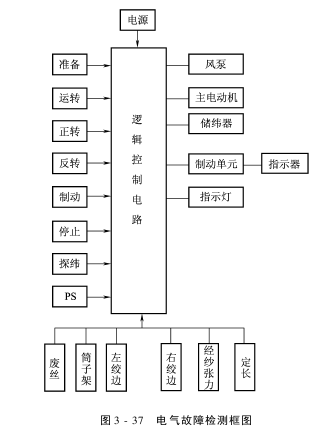

喷水织机操纵系统通常以CPU为操纵中枢,将织机的打算、运转、正转、反转、停止、定位制动以及各种故障检查(主要包含:经纱超张力、左右绞边、前后废丝、定长、纬丝检测等),通过分析处理后,通过执行元件进行操纵。 PLC操纵系统是以PLC可编程序操纵器为操纵中枢,将前述的指令信号及检测信号送入PLC的输入端,由PLC分析处理后发出执行指令来进行操纵的。 喷水织机电气框图如图3-36、图3-37所示。

操纵系统主要包含织机传动和制动、织机故障检测、纬纱探测、逻辑操纵、电子储纬、电子送经、电子卷取等部分。 操纵系统主要包含织机传动和制动、织机故障检测、纬纱探测、逻辑操纵、电子储纬、电子送经、电子卷取等部分。
