化纤仿麻织物设计与生产工艺要点

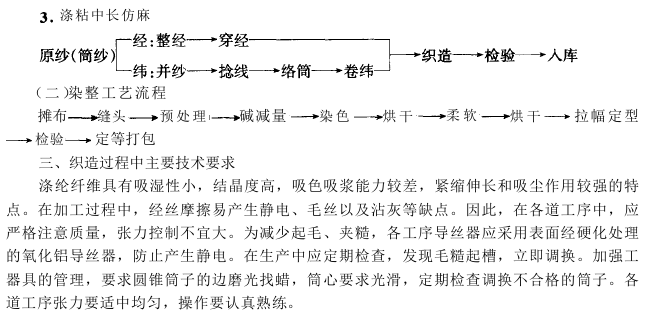

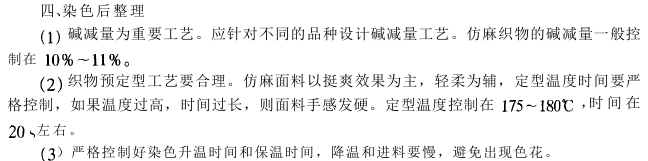

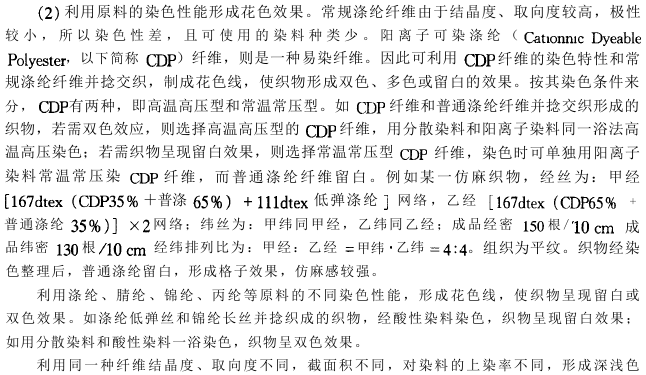

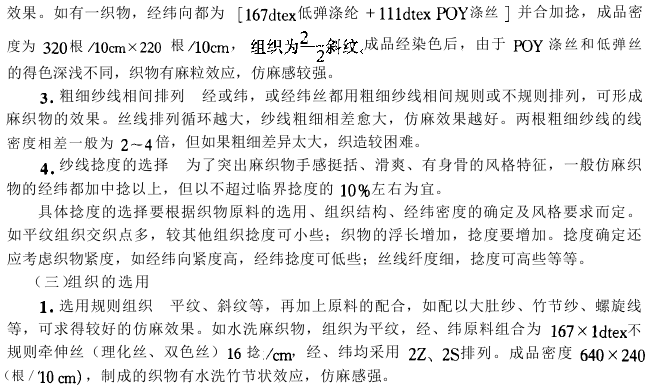

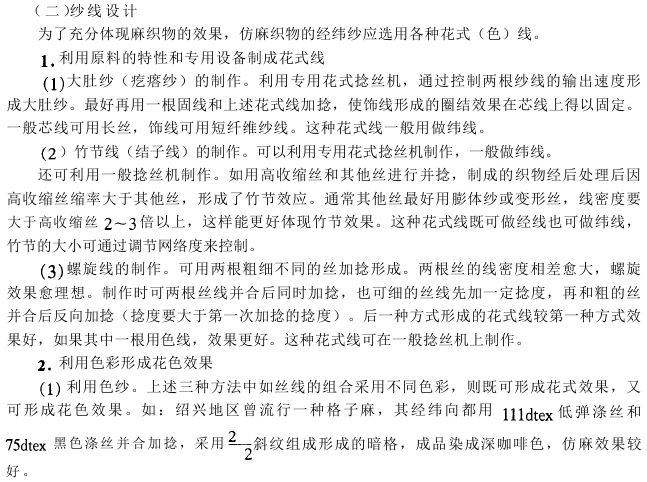

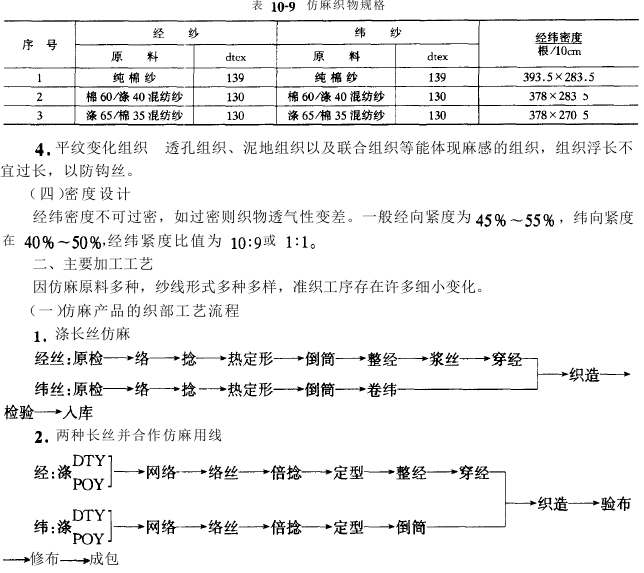

天然麻布料粗犷、挺括、透湿性好，具有独特的优点，在国内外市场享有盛名。但由于纯麻原材料的局限性，以其他原材料代替麻纤维，开辟设计仿麻布料是纺织行业设计人员研究的课题之一。 一、化学纤维仿麻面料主要结构参数设计 （一）原材料的选配 开辟充分体现麻面料效果的织物，原材料选配尤为重要。 1.麻纤维的结构特性　　麻纤维的纵面大都较平直，有横节、竖纹，单纤维较棉短，纺纱要在半脱胶下进行，故纱线支数较粗，条干不匀率较高，呈现竹节状。因此选用聚酯纤维低弹丝、聚酯纤维竹节丝、聚酯纤维不规则牵伸丝（理化丝、双色丝）、聚酯纤维竹节纱、聚酯纤维疙瘩纱等原材料，其外观接近麻纤维纱，仿麻效果较为理想。 2.染整处理后的麻粒效应　由于麻纤维只含60%~80%的纤维素与半纤维素，含有比棉多的木质素、果胶、脂肪及蜡质灰分与糖类物质，其上色较棉纤维困难，匀染性也较棉纤维差，大多染浅色，经后处理后外观呈现麻粒状效应。故可选用以下原材料：原液丝与一般丝的组合丝；一般聚酯纤维丝与聚酯纤维改性丝、异形丝组合丝；聚酯纤维和聚丙烯腈纤维、锦纶、丙纶等组合丝或贴合丝；聚酯纤维DTY丝和FDT丝或FDT丝的组合丝。通过加捻上色处理后产生的麻粒效应，使其外观粗犷，从而达到仿麻效果。 3.仿麻原丝的纤度及截面形状　　聚酯纤维长丝仿麻时，原丝线密度普通为135~300旦，丝素的单丝根数为24~48F；截面形状为六叶、八叶等异型丝。 AAAEHRYJUTUTHYER
